OpenGL坐标系统

1.概述：

为了将坐标从一个坐标系变换到另一个坐标系，我们需要用到几个变换矩阵，最重要的几个分别是模型(Model)、观察(View)、投影(Projection)三个矩阵。我们的顶点坐标起始于局部空间(Local Space)，在这里它称为局部坐标(Local Coordinate)，它在之后会变为世界坐标(World Coordinate)，观察坐标(View Coordinate)，裁剪坐标(Clip Coordinate)，并最后以屏幕坐标(Screen Coordinate)的形式结束。下面的这张图展示了整个流程以及各个变换过程做了什么：

1.局部坐标是对象相对于局部原点的坐标，也是物体起始的坐标。

2.下一步是将局部坐标变换为世界空间坐标，世界空间坐标是处于一个更大的空间范围的。这些坐标相对于世界的全局原点，它们会和其它物体一起相对于世界的原点进行摆放。

3.接下来我们将世界坐标变换为观察空间坐标，使得每个坐标都是从摄像机或者说观察者的角度进行观察的。

4.坐标到达观察空间之后，我们需要将其投影到裁剪坐标。裁剪坐标会被处理至-1.0到1.0的范围内，并判断哪些顶点将会出现在屏幕上。

5.最后，我们将裁剪坐标变换为屏幕坐标，我们将使用一个叫做视口变换(Viewport Transform)的过程。视口变换将位于-1.0到1.0范围的坐标变换到由glViewport函数所定义的坐标范围内。最后变换出来的坐标将会送到光栅器，将其转化为片段。

1.1局部空间

局部空间是指物体所在的坐标空间，即对象最开始所在的地方。想象你在一个建模软件（比如说Blender）中创建了一个立方体。你创建的立方体的原点有可能位于(0, 0, 0)，即便它有可能最后在程序中处于完全不同的位置。甚至有可能你创建的所有模型都以(0, 0, 0)为初始位置（译注：然而它们会最终出现在世界的不同位置）。所以，你的模型的所有顶点都是在局部空间中：它们相对于你的物体来说都是局部的。

我们一直使用的那个箱子的顶点是被设定在-0.5到0.5的坐标范围中，(0, 0)是它的原点。这些都是局部坐标。

1.2世界空间

如果我们将我们所有的物体导入到程序当中，它们有可能会全挤在世界的原点(0, 0, 0)上，这并不是我们想要的结果。我们想为每一个物体定义一个位置，从而能在更大的世界当中放置它们。世界空间中的坐标正如其名：是指顶点相对于（游戏）世界的坐标。如果你希望将物体分散在世界上摆放（特别是非常真实的那样），这就是你希望物体变换到的空间。物体的坐标将会从局部变换到世界空间；该变换是由模型矩阵(Model Matrix)实现的。

模型矩阵是一种变换矩阵，它能通过对物体进行位移、缩放、旋转来将它置于它本应该在的位置或朝向。你可以将它想像为变换一个房子，你需要先将它缩小（它在局部空间中太大了），并将其位移至郊区的一个小镇，然后在y轴上往左旋转一点以搭配附近的房子。你也可以把上一节将箱子到处摆放在场景中用的那个矩阵大致看作一个模型矩阵；我们将箱子的局部坐标变换到场景/世界中的不同位置。

1.3观察空间

观察空间经常被人们称之OpenGL的摄像机(Camera)（所以有时也称为摄像机空间(Camera Space)或视觉空间(Eye Space)）。观察空间是将世界空间坐标转化为用户视野前方的坐标而产生的结果。因此观察空间就是从摄像机的视角所观察到的空间。而这通常是由一系列的位移和旋转的组合来完成，平移/旋转场景从而使得特定的对象被变换到摄像机的前方。这些组合在一起的变换通常存储在一个观察矩阵(View Matrix)里，它被用来将世界坐标变换到观察空间。

1.4裁剪空间

在一个顶点着色器运行的最后，OpenGL期望所有的坐标都能落在一个特定的范围内，且任何在这个范围之外的点都应该被裁剪掉(Clipped)。被裁剪掉的坐标就会被忽略，所以剩下的坐标就将变为屏幕上可见的片段。这也就是裁剪空间(Clip Space)名字的由来。

因为将所有可见的坐标都指定在-1.0到1.0的范围内不是很直观，所以我们会指定自己的坐标集(Coordinate Set)并将它变换回标准化设备坐标系，就像OpenGL期望的那样。

1.5正射投影

正射投影矩阵定义了一个类似立方体的平截头箱，它定义了一个裁剪空间，在这空间之外的顶点都会被裁剪掉。创建一个正射投影矩阵需要指定可见平截头体的宽、高和长度。在使用正射投影矩阵变换至裁剪空间之后处于这个平截头体内的所有坐标将不会被裁剪掉。它的平截头体看起来像一个容器：

要创建一个正射投影矩阵，我们可以使用GLM的内置函数glm::ortho：

glm::ortho(0.0f, 800.0f, 0.0f, 600.0f, 0.1f, 100.0f);

前两个参数指定了平截头体的左右坐标，第三和第四参数指定了平截头体的底部和顶部。通过这四个参数我们定义了近平面和远平面的大小，然后第五和第六个参数则定义了近平面和远平面的距离。这个投影矩阵会将处于这些x，y，z值范围内的坐标变换为标准化设备坐标。

1.6透视投影

在实际生活中，你会注意到离你越远的东西看起来更小。这个奇怪的效果称之为透视(Perspective)。透视的效果在我们看一条无限长的高速公路或铁路时尤其明显，正如下面图片显示的那样：

在GLM中可以这样创建一个透视投影矩阵：

glm::mat4 proj = glm::perspective(glm::radians(45.0f), (float)width/(float)height, 0.1f, 100.0f);

同样，glm::perspective所做的其实就是创建了一个定义了可视空间的大平截头体，任何在这个平截头体以外的东西最后都不会出现在裁剪空间体积内，并且将会受到裁剪。一个透视平截头体可以被看作一个不均匀形状的箱子，在这个箱子内部的每个坐标都会被映射到裁剪空间上的一个点。下面是一张透视平截头体的图片：

它的第一个参数定义了fov的值，它表示的是视野(Field of View)，并且设置了观察空间的大小。如果想要一个真实的观察效果，它的值通常设置为45.0f，但想要一个末日风格的结果你可以将其设置一个更大的值。第二个参数设置了宽高比，由视口的宽除以高所得。第三和第四个参数设置了平截头体的近和远平面。我们通常设置近距离为0.1f，而远距离设为100.0f。所有在近平面和远平面内且处于平截头体内的顶点都会被渲染。

2.进入3D

既然我们知道了如何将3D坐标变换为2D坐标，我们可以开始使用真正的3D物体，而不是枯燥的2D平面了。

在开始进行3D绘图时，我们首先创建一个模型矩阵。这个模型矩阵包含了位移、缩放与旋转操作，它们会被应用到所有物体的顶点上，以变换它们到全局的世界空间。让我们变换一下我们的平面，将其绕着x轴旋转，使它看起来像放在地上一样。这个模型矩阵看起来是这样的：

通过将顶点坐标乘以这个模型矩阵，我们将该顶点坐标变换到世界坐标。我们的平面看起来就是在地板上，代表全局世界里的平面。

观察矩阵是这样的：

最后我们需要做的是定义一个投影矩阵。我们希望在场景中使用透视投影，所以像这样声明一个投影矩阵：

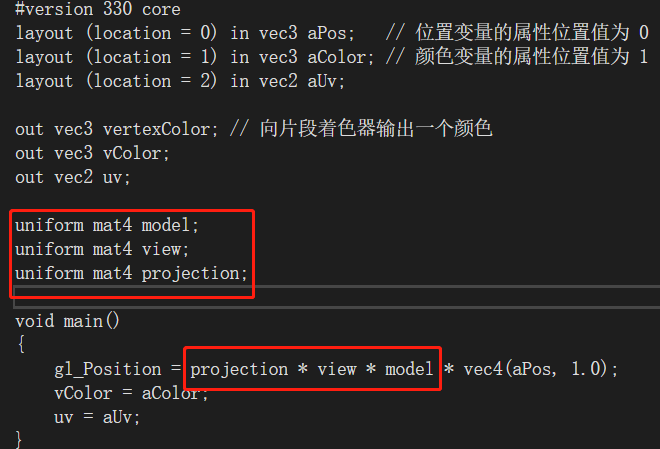

既然我们已经创建了变换矩阵，我们应该将它们传入着色器。

我们还应该将矩阵传入着色器：

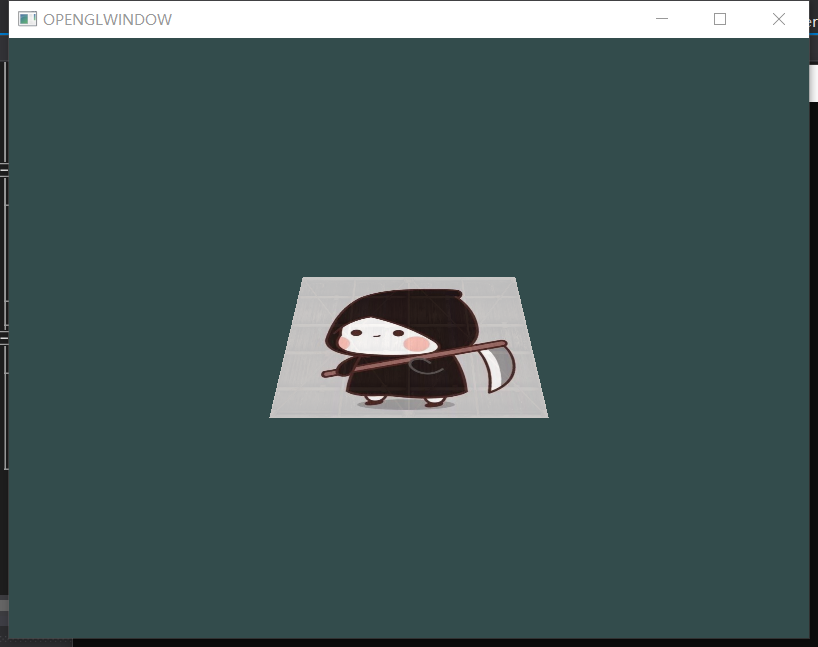

3.效果展示
