旋钮传感器原理及功能介绍

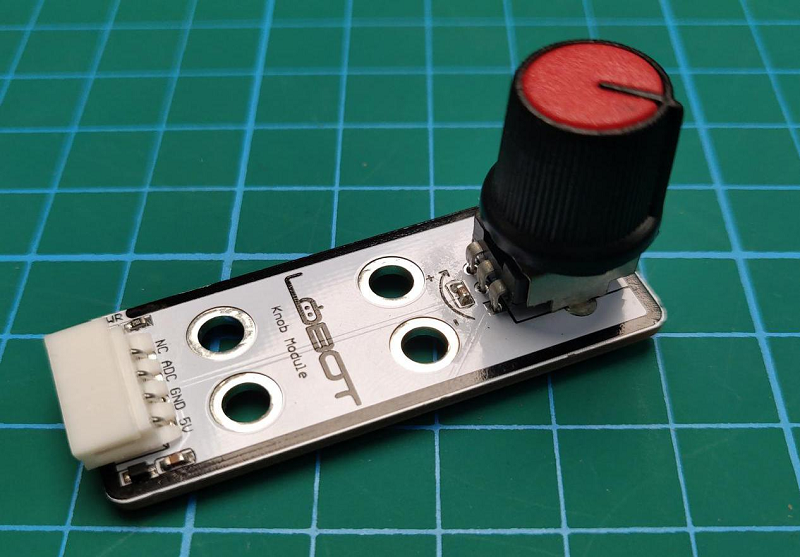

旋钮模块，是一个简单的电位器传感器，它的旋转角度为0~300度，它输出的信号为模拟信号，可以与arduino 、micro:bit等主控器搭配使用。

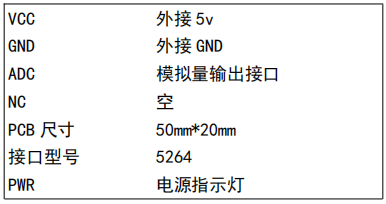

参数表

旋转输出 ADC 值，范围 0-1023。

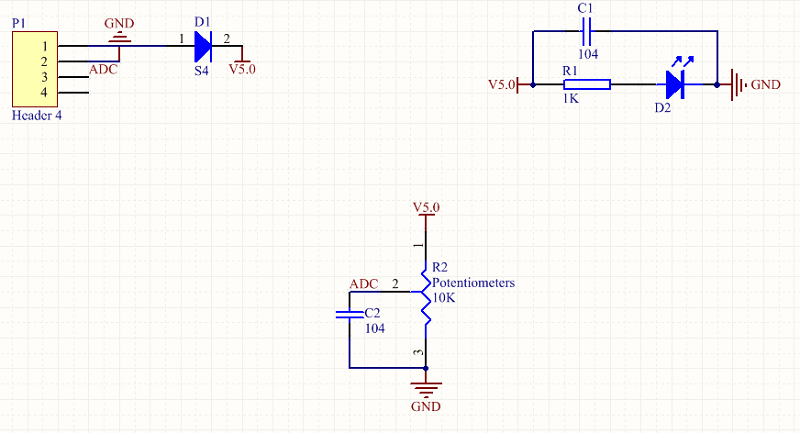

旋钮模块原理图：

示例程序：

#define KNOB A2

uint16_t knob_value;

void setup() {

  // put your setup code here, to run once:

  Serial.begin(9600);

  pinMode(KNOB, INPUT);

}

void loop() {

  // put your main code here, to run repeatedly:

  knob_value = analogRead(KNOB);   //范围0-1023

  Serial.println(knob_value);    //串口打印

}

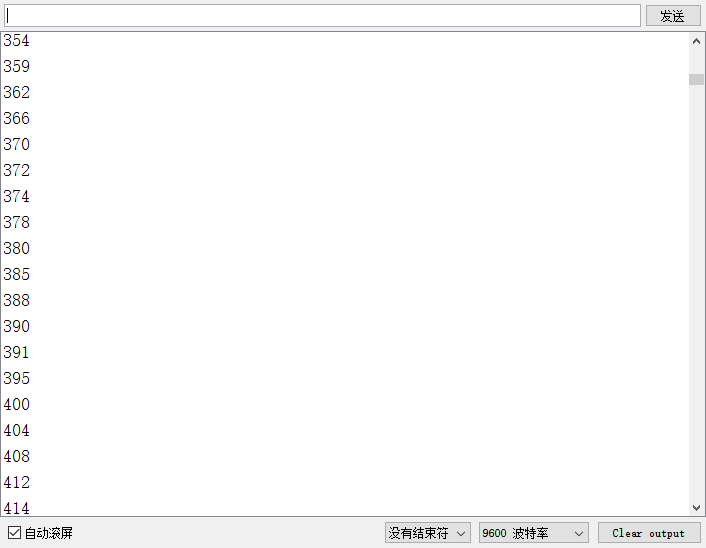

串口打印：
